【 技术参数】
量程：1kPa,6kPa,40kPa,100kPa，400kPa，4MPa
精度：±0 .2%
输出：4 . . .20mA HART 协议，两线制
供电：一般用途 10.5~45V DC，本安防爆 10.5~26V DC
【 适用行业】
石油 / 石化 / 化工，电力 / 城市煤气，纸浆和造纸，钢铁 / 有色金属 / 陶瓷，机械装备 / 造船。

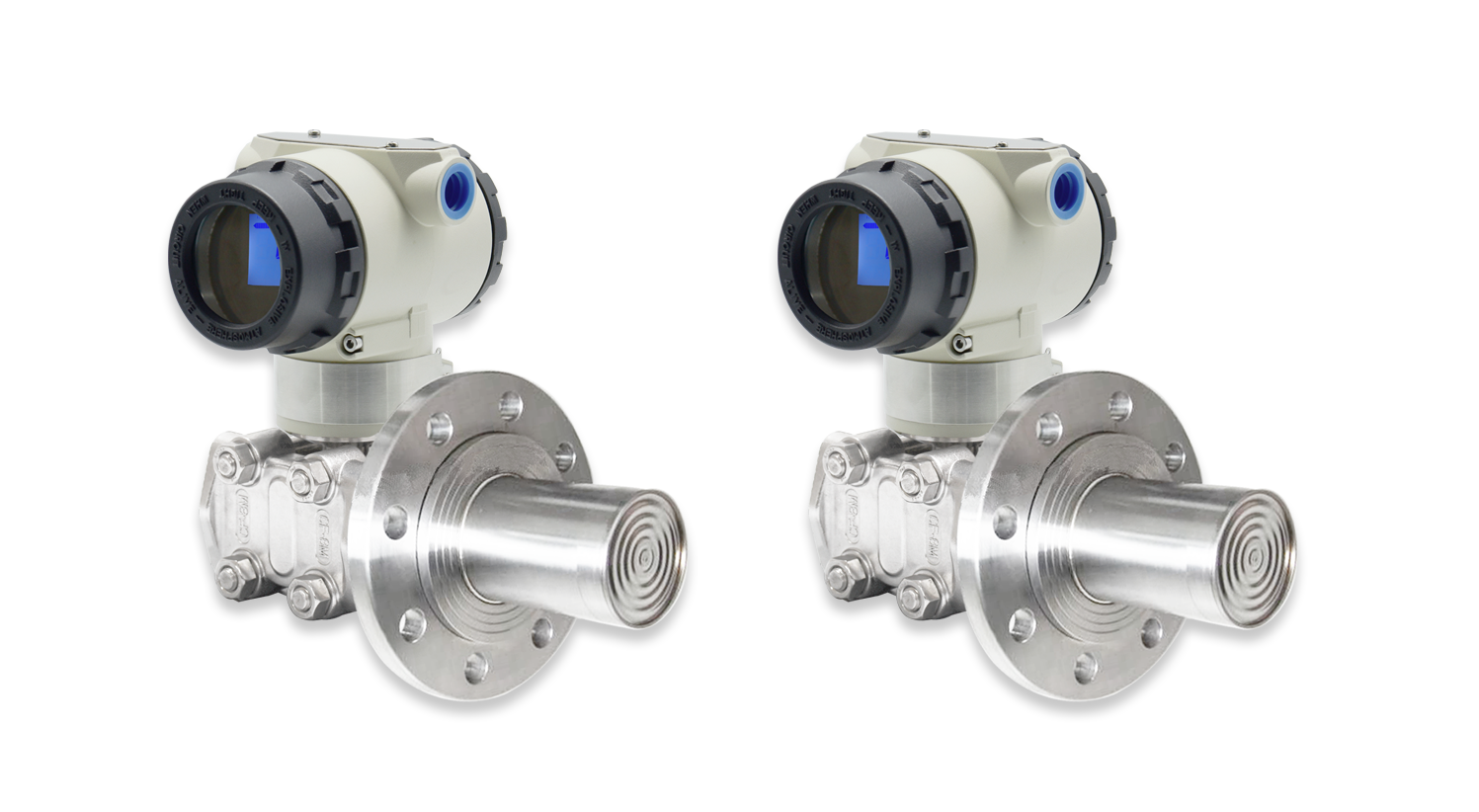

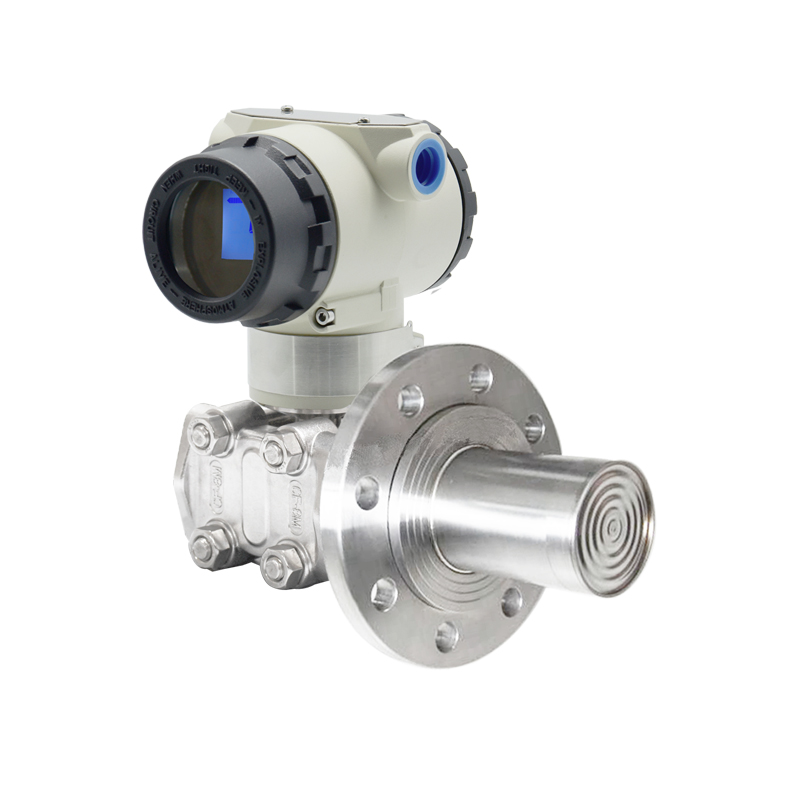

PD-3051FP智能单晶硅法兰安装式变送器采用德国MEMS技术制成的单晶硅传感器芯片、创新单晶硅双梁悬浮式设计，实现了产品的高准确度、过压性能强大，稳定性好。内嵌德国信号处理模块，实现静压与温度补偿的臻美结合，可在大范围内的静压和温度变化下提供很好的测量精度和长期稳定性。
PD-3051FP智能单晶硅法兰安装式变送器能准确的测量压力，并把它转换成4~20mA DC的输出信号。该变送器可通过三按键本地操作，或通用手操器、组态软件、以及手机APP远程操作，在不影响4~20mA DC的输出信号的同时，进行显示与组态。
≡ 产品特点
● 高准确度：标准校验量程参考精度：±0.075％。
● 微小量程下优异的过压性能：过压达16MPa
● 优异的环境适应性：智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响，减少误差。
● 优异的操作性和使用便利性：
● 备有5位带背光LCD数字显示器
● 多种显示功能(参照选型注释)
● 内置三按键快捷操作就地调整功能
● 备有各种抗腐蚀材料
● 多方面自诊断功能
≡ 功能规格
● 被测流体：液体、气体、蒸汽
● 测量范围
膜盒 | kPa | inH2 O | mbar | mmH2 O |
S1 | -1 ~1 | -4 ~4 | -10 ~10 | -100 ~100 |
S2 | -6 ~6 | -24 ~24 | -60 ~60 | -600 ~600 |
M1 | -40 ~40 | -160 ~160 | -400 ~400 | -4000 ~4000 |
M2 | -100 ~100 | -400 ~400 | -1000 ~1000 | -10000 ~10000 |
M4 | -400 ~400 | -1600 ~1600 | -4000 ~4000 | -40000 ~40000 |
膜盒 | MPa | inH2O | mbar | mmH2O |
L1
| -4 ~4 |  -16×10 3 ~16×10 3
| -40×10 3 ~400×10 3 | -400×10 3 ~4000×10 3 |
注：kPa 与 mmH2 O 换算关系为 1kPa=102mmH2O；实际按照 1kPa=100mmH2O 换算
● 工作压力：根据远传法兰规格
● 输出信号：4...20mA HART协议，两线制
● 容许负载电阻：0~600Ω(24V DC)注：与手持通信器进行通讯时，需要一个标准(250Ω)的负载电阻。
● 电源：一般用途10.5~45V DC / 本安防爆10.5~26V DC
● 通信线路条件：2km(0.75~1.25mm2控制仪表用电缆，超过1km时使用双绞电缆)
● MAX功耗：供电电压x 22.5
● 负载电阻：250~600Ω(24V DC,包含电缆电阻)
● 负载电容：0.55mF以下
● 负载电感：3.3mH以下
● 动力线的间隔：15cm以上(请避免平行配线)
● 饱和电流：上限20.5mA下限3.8mA
● 报警电流：上限22.5mA下限3.6mA(模式可设置)
● 调整功能：零点、满量程点可从通过外壳顶部三按键进行就地调整或者可利用组态软件进行远程调整
● 零点迁移：可在量程的-20％到+20％的范围内迁移
● 输出方式：线性输出(可通过组态软件进行远程调整)
● 环境温度：-40~+85℃
● 过程温度：根据远传法兰封入液特性
● 贮存温度： -40~+85℃
● 耐候性：DIN40040GPC
● EMC适用标准：ENC61326-1：2006
≡ 性能规格
● 准确度：±0 .2%(此为法兰基本参考精度)
● 环境温度影响：总影响量 /28℃(50° F)
膜盒 | 影响 |
S1,S2,M1,M2 | ±[0.08％量程 +0.015％量程上限 ] |
M4,L1 | ±[0.08％量程 +0.03％量程上限 ] |
● 稳定性：±0.1％量程上限/5年
● 电源影响：±0.005％/1V
● 安装：变送器：2-inch管道安装隔膜密封件：法兰安装
● 安装法兰规格：参阅“型号及规格代码一览表”
● 安装位置影响：与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，在0.4KPa范围内的零漂可通过调零校正
● 响应时间：90ms
● 阻尼：时间常数可在0~99.9秒内调整
● 滤波常数：可在0~160uA内调整
● 自稳系数：可在0~2%内调整
