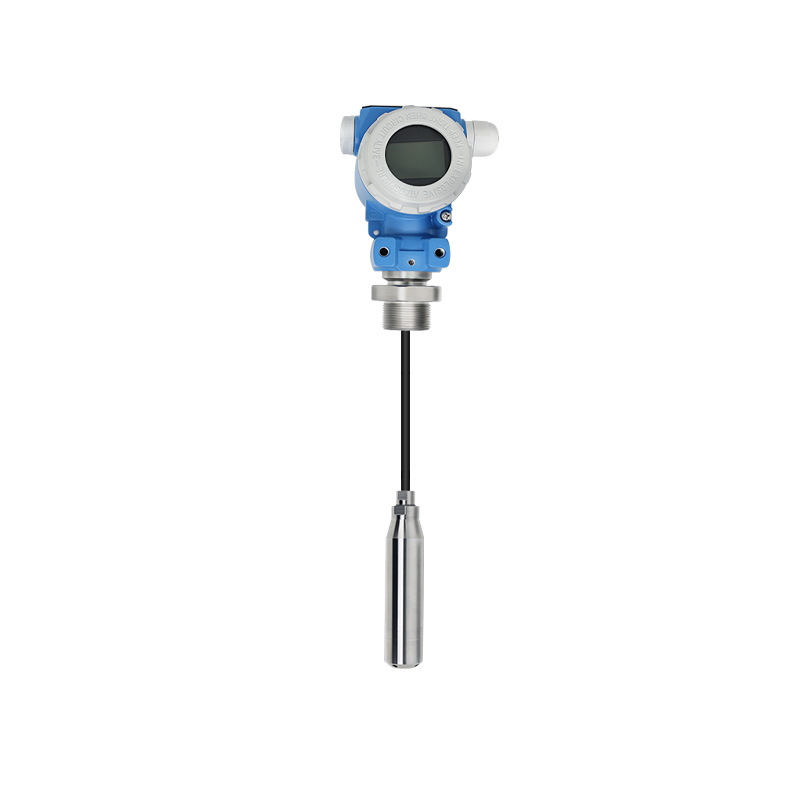

分体式投入液位变送器
【 技术参数】
量程：0～1～500mH2O
精度：±0.1%F.S ±0.25%FS ±0.5%FS
输出：4～20mA、0～10VDC、0～5VDC、RS485、订制
供电：9～30VDC
【 适用行业】
广泛应用于工业现场，城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位测量与控制。
【 技术参数】
量程：0～1～500mH2O
精度：±0.1%F.S ±0.25%FS ±0.5%FS
输出：4～20mA、0～10VDC、0～5VDC、RS485、订制
供电：9～30VDC
【 适用行业】
广泛应用于工业现场，城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位测量与控制。

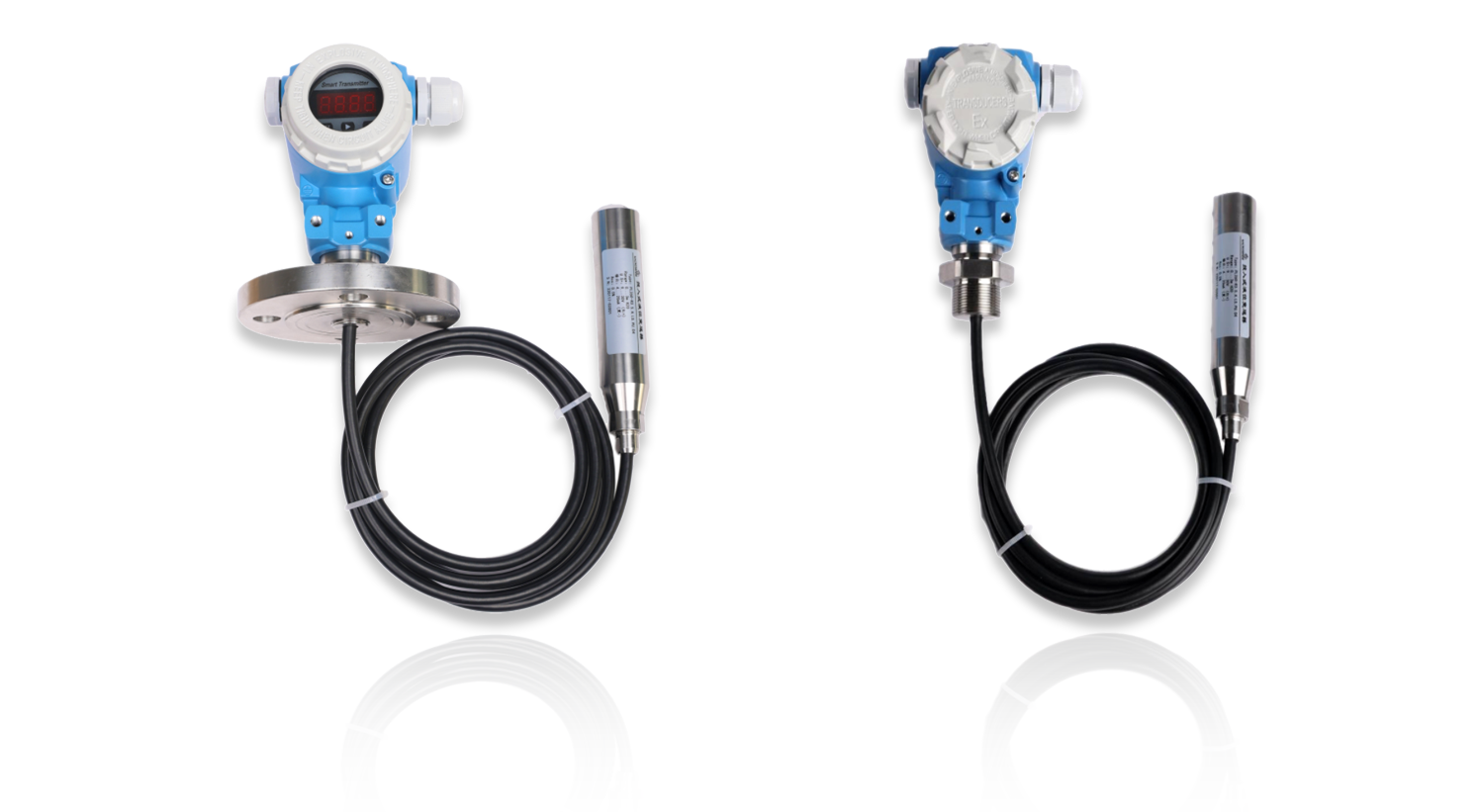

分体式投入液位变送器采用进口硅晶元，精度高、性能稳定；硅压阻压力芯体作为传感元件，内置处理电路将传感器毫伏信号转换成标准电压﹑电流信号，与单元仪表或DCS系统、PLC等进行组合构成自控系统，是工业自动化领域理想的液位测量仪表。
≡ 产品特点
● 采用膜片隔离技术,高稳定性和高可靠性
● 集成芯片、宽电压供电
● 投入式安装、安装方便
● 截频设计、抗干扰能力强、防雷击
● 限流、限压、反接保护（限电流输出）
● 精度度高、稳定性好、响应速度快、耐冲击
≡ 技术参数
|
测量介质 |
水或与接触材质兼容液体 |
|
压力量程 |
0 ～ 1 ～ 500 m H 2 O |
|
输出信号 |
4 ～ 20 m A 0 ～ 10 VDC 0 ～ 5 VDC RS 485 订制 |
|
供电电压 |
9 ～ 30 VDC |
|
精度等级 |
± 0.1 % F. S ± 0.25 % FS ± 0.5 % FS表头显示精度0.5级、数码管（LED）显示 |
|
工作条件 |
介质温度- 40 ～ 60 ℃ 环境温度- 40 ～ 80 ℃ |
|
温度补偿 |
- 10 ～ 60 ℃ |
|
抗震性能 |
10 g( 20 ... 2000 Hz) |
|
过载能力 |
1.5倍- 3倍 |
|
响应频率 |
模拟信号输出≤500 Hz 数字信号输出≤5 Hz |
|
稳定性能 |
± 0.1 % FS/年 |
|
温度漂移 |
±0.01 % FS/ ℃（温度补偿范围内） |
|
防护等级 |
IP 65 （无显示）IP 65 （有显示） |
|
防爆类型 |
本安型 ExiaⅡCT 6 Ga |
|
负载特性 |
电流型负载≤{（Us- 7.5 ）÷ 0.02 （ Us=供电电压）}Ω 电压型负载≥100 k Ω |
≡ 外形尺寸
● 分体液位变送器接线定义
电流型端子定义：1 电流输出；2 电源正；
电压型端子定义：1 电源负；2 电源正；4 电压输出；
485 型端子定义：1 电源负；2 电源正；3 485-；4 485+
