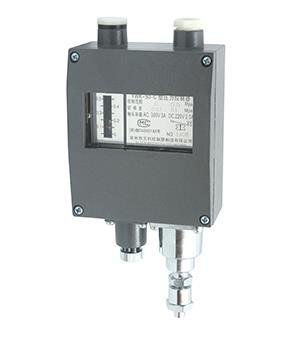

概述

压力控制器采用波纹管式传感器，可用于气体、蒸汽等气体介质和液体介质。控制器设定值可调，调节范围-0.1～4MPa。

采用铸铝壳体，为防水型，控制器满足船用条件。

规格

切换差可调

设定值的调整

压力控制器的设定值调整步骤，举例说明如下：

【例】：选用 0~0.8 MPa 规格的压力控制器， 要求控制气体压缩机的输出压力保持在 0.5~0.6

MPa 之间，具体操作步骤如下：

1. 将控制器的开关接线端子接入压缩机电机的电源控制回路中（接 1-3 端子则降压接通，升压断开）将被控气体导入控制器波纹管室；

2. 旋动设定值调节杆，使指针指示在标度尺刻度 0.5MPa 上，此值即为下切换值；

3. 接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到 0.6MPa （上切换值）时，控制器开关切换。

安装

1. 打开表盖，将控制器垂直安装在仪表上，严禁用手拨动或用工具碰撞拔臂，以防改变性能；

2. 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母；

3. 旋动切换差旋钮，以获取需要的切换差；

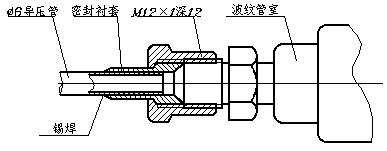

4. 旋下接头将直径为 6 毫米的金属导压管的一端锡焊在套筒上，然后旋紧接头使连接管密封，被控介质由金属导压管进入波纹管室，如下图所示；

YWK-50-C 型压力控制器导压管连接图

5. 复查安装是否正确，装好表盖，接通电源。根据控制器使用情况，应作定期校对。

注意

1. 控制器指针指示值为下切换值，设定值调节范围即为下切换值调节范围；

2. 切换差旋钮上数字仅表示切换值的大小程度而非实际值，实际值应从标准表读取；

3. 被控介质压力不超过某一给定压力值时，指针应调整在比给定值低一个切换差值（即下切换值）的位置上，调整完毕后，不准再旋动切换差旋钮；

4. 规格表中给的切换差调节范围是指保证提供的最小调节范围，实际范围可比表列值略宽。

外形尺寸及安装尺寸（单位：mm）

序号 1、2 规格的压力控制器

序号 3～11 规格的压力控制器

电气接线图

单刀双掷微动开关作用过程:

接线端 1-3 温度下降至下切换值接通，

接下端 1-2 温度下降至下切换值断开。

电缆：φ12 船用或φ7.5 三芯
